ما هو عدد مواقع أخذ العينات وحسابات القراءات وفقًا لمعيار ISO14644؟

كم عدد نقاط القياس التي يطلبها معيار ISO 14644-1؟

وفق معيار ISO 14644-1:2015، يتحدد عدد نقاط القياس من مساحة أرضية الغرفة. قاعة بيانات مساحتها 1,000 م² تحتاج إلى 27 نقطة على الأقل، أما الغرف الأكبر من 1,000 م² فتُحسب بمعادلة بسيطة.

ما زالت جداول كثيرة على الإنترنت تعرض الأرقام القديمة. هذه الأرقام من إصدار 1999 الذي اعتمد على الجذر التربيعي للمساحة، فكانت مساحة 1,000 م² تعطي 32 نقطة. إذا كان تقرير الفحص أو كراسة المناقصة لديك يستخدم ذلك الجدول، فهو يستند إلى طريقة ملغاة.

كيف يُحسب عدد نقاط القياس؟

للغرف حتى 1,000 م² لا توجد عملية حسابية، بل يُقرأ الحد الأدنى مباشرة من الجدول A.1 في المعيار. وإذا وقعت مساحتك بين صفين، فاعتمد الصف الأكبر.

للغرف الأكبر من 1,000 م² تُستخدم المعادلة التالية:

NL = 27 × (A ÷ 1,000)

حيث NL هو الحد الأدنى لعدد نقاط القياس مقرّبًا إلى العدد الصحيح الأعلى، وA هي مساحة الغرفة بالمتر المربع.

مثالان سريعان:

• قاعة بيانات مساحتها 1,800 م²: ‏27 × 1.8 = 48.6، أي 49 نقطة.
• قاعة بيانات مساحتها 4,000 م²: ‏27 × 4 = 108 نقاط.

الحد الأدنى لنقاط القياس حسب مساحة الغرفة

الجدول يعطي حدًا أدنى، ويمكنك دائمًا إضافة نقاط، مثلًا قرب وحدة CRAH أو باب التحميل أو فتحة كابلات تتوقع عندها غبارًا أكثر.

لماذا الأرقام الجديدة أقل من القديمة؟

كان إصدار 1999 يحسب NL على أنه الجذر التربيعي للمساحة، ثم يختبر النتائج بحد الثقة الأعلى 95%. أما إصدار 2015 فألغى الأمرين، واعتمد نموذجًا إحصائيًا يضمن بثقة 95% ألا يتجاوز 90% على الأقل من الغرفة حد الفئة.

في الغرف الصغيرة تتقارب نتائج الطريقتين، لكن الفرق واضح في الغرف المتوسطة: قاعة 500 م² كانت تحتاج 23 نقطة بالطريقة القديمة وأصبحت تحتاج 26، بينما انخفضت قاعة 1,000 م² من 32 إلى 27.

كم مدة القياس عند كل نقطة؟

يضع ISO 14644-1:2015 حدين أدنى لكل نقطة: لترين من الهواء على الأقل، ودقيقة واحدة على الأقل من زمن القياس.

ويعطي المعيار كذلك معادلة لحجم العينة اللازم لعدّ ما يكفي من الجسيمات عند أكبر حجم جسيمات تصنّف عليه:

Vs = (20 ÷ Cn,m) × 1,000

حيث Cn,m هو حد الفئة لذلك الحجم بعدد الجسيمات في المتر المكعب. في الفئة ISO Class 8 عند 5 µm يكون الحد 29,300 جسيم/م³، فينتج حجم يقارب 0.7 لتر. هذا أقل من لترين، لذلك يبقى الحد الأدنى (لتران ودقيقة) هو المطبّق في قاعة البيانات العادية.

العدّاد الذي يسحب 2.83 لتر/دقيقة يحقق الشرطين في دقيقة واحدة.

ملاحظة: راجع معدل السحب في نشرة بيانات جهازك. وتفاصيل اختيار الجهاز في مقال أي جهاز عدّ جسيمات تستخدم لتسجيل القراءات.

كيف توزَّع النقاط داخل الغرفة؟

قسّم الغرفة إلى أجزاء متساوية المساحة، جزء لكل نقطة، وضع كل نقطة في منتصف جزئها على ارتفاع العمل. في قاعة البيانات يقارب ارتفاعُ العمل ارتفاعَ فتحات سحب الهواء في الخوادم.

التزم بما يلي:

• وزّع النقاط على كامل الغرفة، لا على الممرات السهلة فقط.
• لا تضع نقطة أمام فتحة إمداد أو بلاطة مثقبة مباشرة، لأنك ستقيس هواء الإمداد المفلتر بدل هواء الغرفة.
• حدّد كل نقطة على مخطط الأرضية، حتى يُعاد الفحص التالي على المواقع نفسها وتصبح النتائج قابلة للمقارنة.

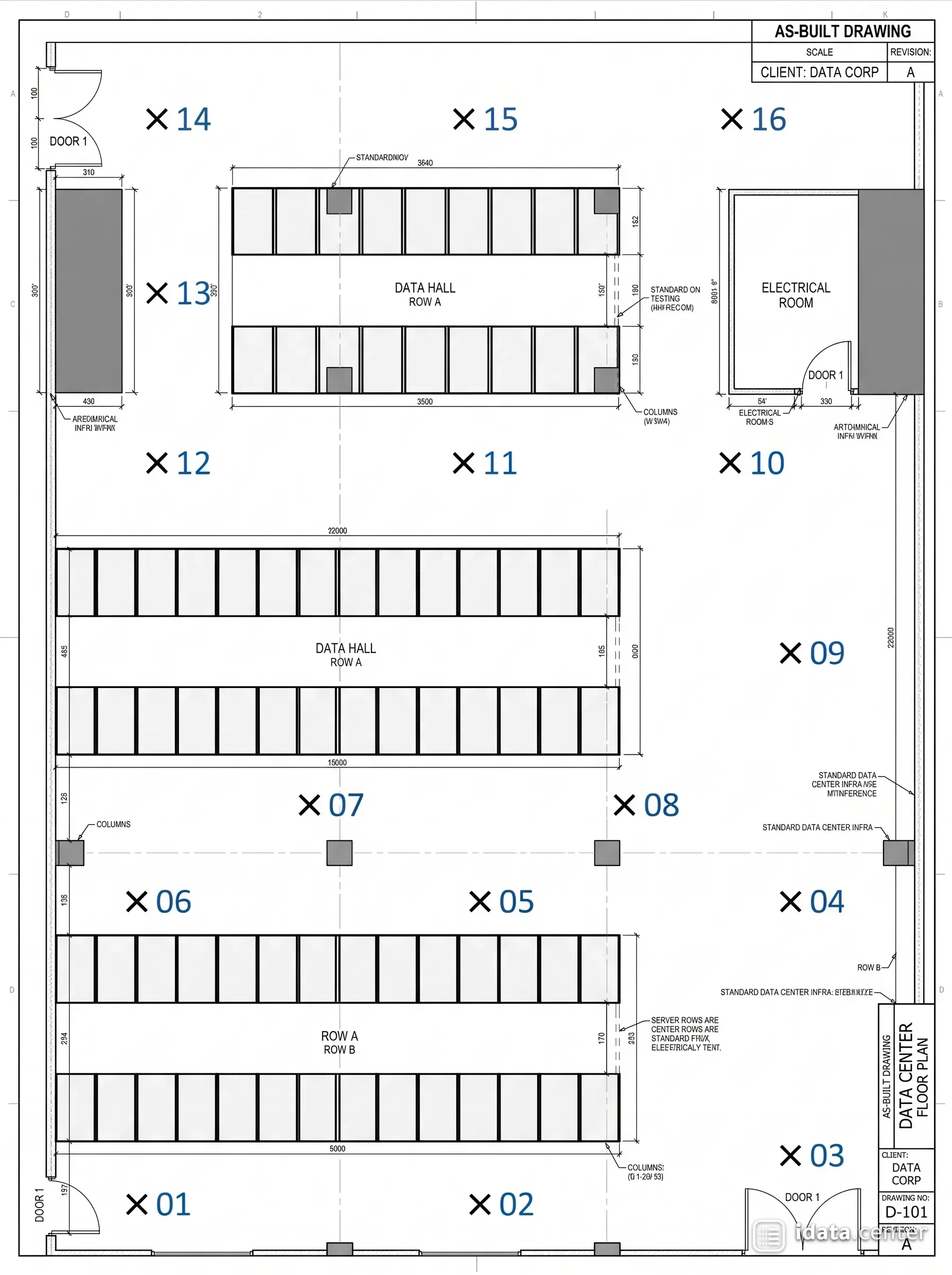

في الصورة أدناه مثال على وضع إشارة لنقاط سحب العينات على مخطط مبسط لمركز البيانات

متى تُعدّ النتيجة ناجحة؟

تنجح كل نقطة عندما يكون متوسط التركيز فيها، عند كل حجم تصنّف عليه، مساويًا لحد الفئة أو أقل منه. وتنجح الغرفة عندما تنجح كل النقاط، ولم يعد هناك متوسط عام للغرفة أو حد ثقة يُحسب.

تُفحص قاعات البيانات عادة على الفئة ISO Class 8، وهي المستوى الذي تحدده إرشادات ASHRAE TC 9.9 للتلوث بالجسيمات لمراكز البيانات. حدود الفئات مشروحة في مقال فئات الغرف النظيفة في ISO 14644، وتوقيت الفحص بعد التنظيف في مقال متى تؤخذ قراءة ISO 14644.

احسب نقاطك من جدول 2015، واسحب لترين على الأقل لمدة دقيقة على الأقل عند كل نقطة، وحافظ على مخطط الأرضية نفسه من فحص إلى آخر. هذا ما يجعل الشهادة ذات قيمة.
